Стенд для испытаний трубопроводов на герметичность
По техническому заданию заказчика разработан стенд для гидравлических и пневматических испытаний трубопроводов на герметичность.
Режимы испытаний:
1) Испытание маслом гидравлическим на давлении до 300 бар. Критерий герметичности – отсутствие падения давления.
2) Испытание дизельным топливом на давлении до 300 бар. Критерий герметичности – отсутствие падения давления.
3) Испытание воздухом на давлении до 10 бар с погружением изделия в воду. Критерий герметичности – отсутствие пузырьков.
После окончания гидравлических испытаний реализована промывка испытуемого трубопровода промывочной жидкостью на основе щёлочи и ПАВ и продувка воздухом.
Все испытания можно проводить как в полностью автоматизированном, так и в ручном режимах.
Интерфейс общения стенда с оператором – сенсорная панель, световая индикация режимов работы.
По результатам испытаний возможна публикация отчёта в электронном виде, либо на принтер, входящий в состав стенда. В отчёте содержится информация о времени, операторе и график падения давления в зависимости от времени испытания.

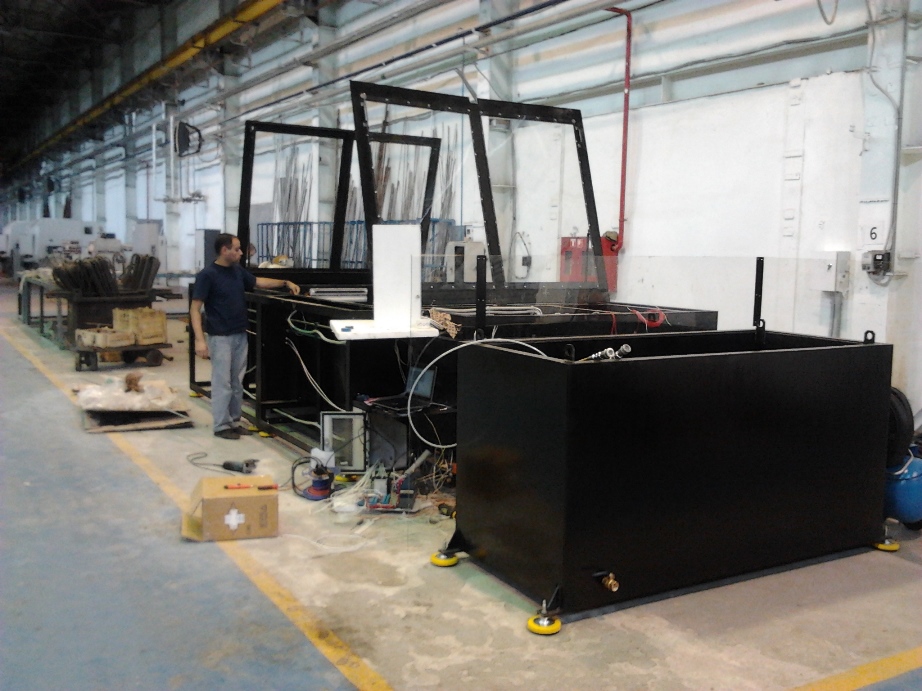

![Оборудование на территории заказчика в процессе монтажа](https://www.npogs.ru/files/projects_img/1.jpg)

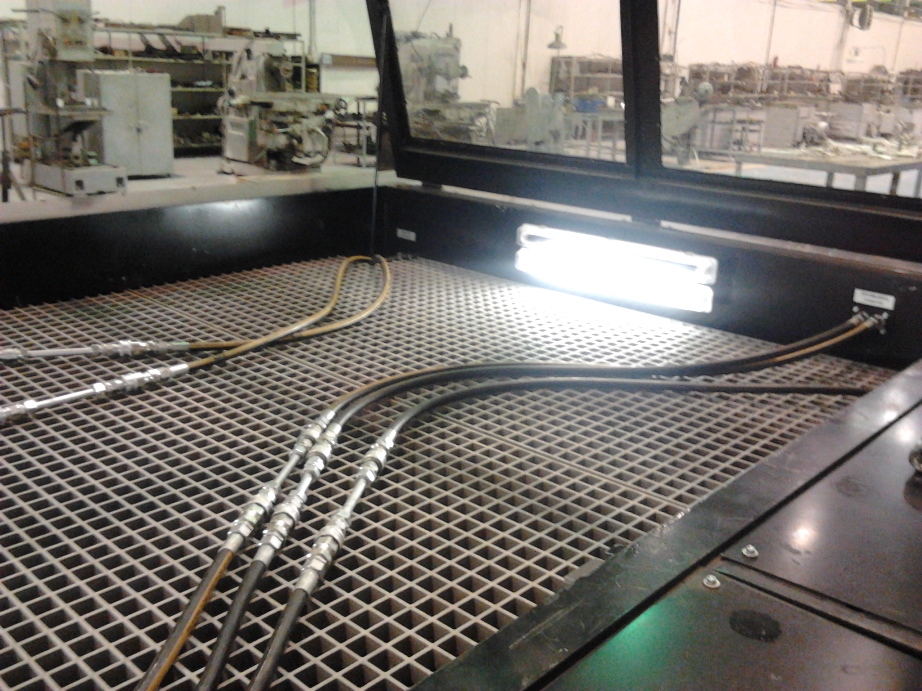

![Тестовые образцы на испытаниях](https://www.npogs.ru/files/projects_img/3.jpg)

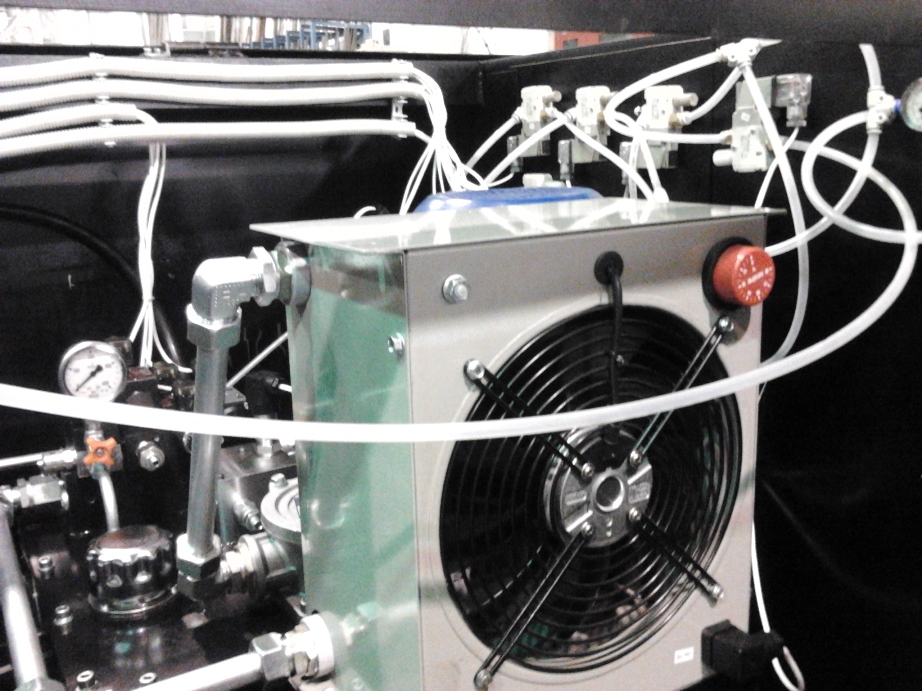

![Система охлаждения и часть внутренней обвязки](https://www.npogs.ru/files/projects_img/2.jpg)

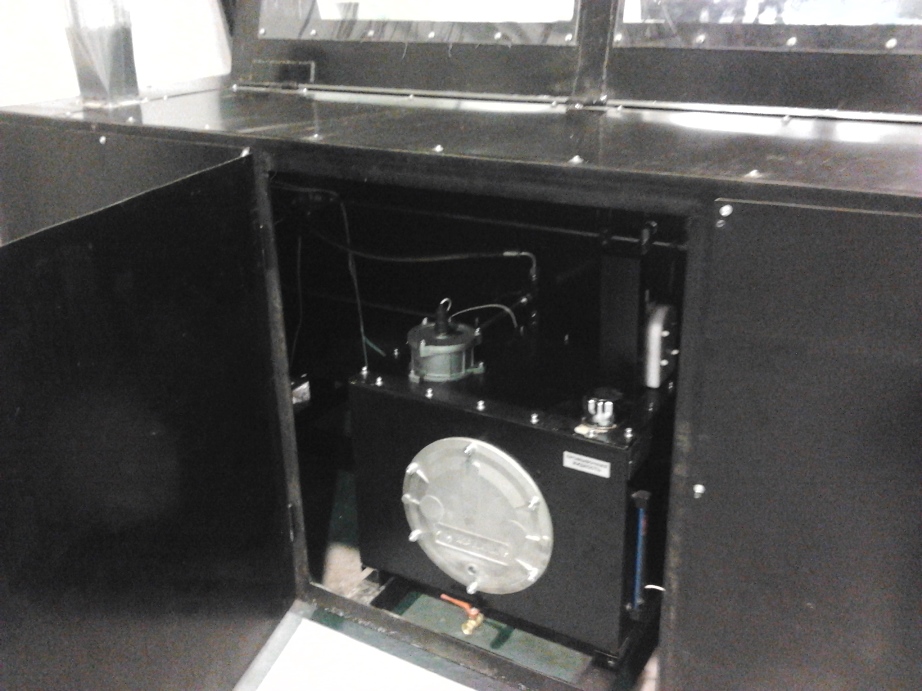

![Станция в смонтированной системе](https://www.npogs.ru/files/projects_img/4.jpg)

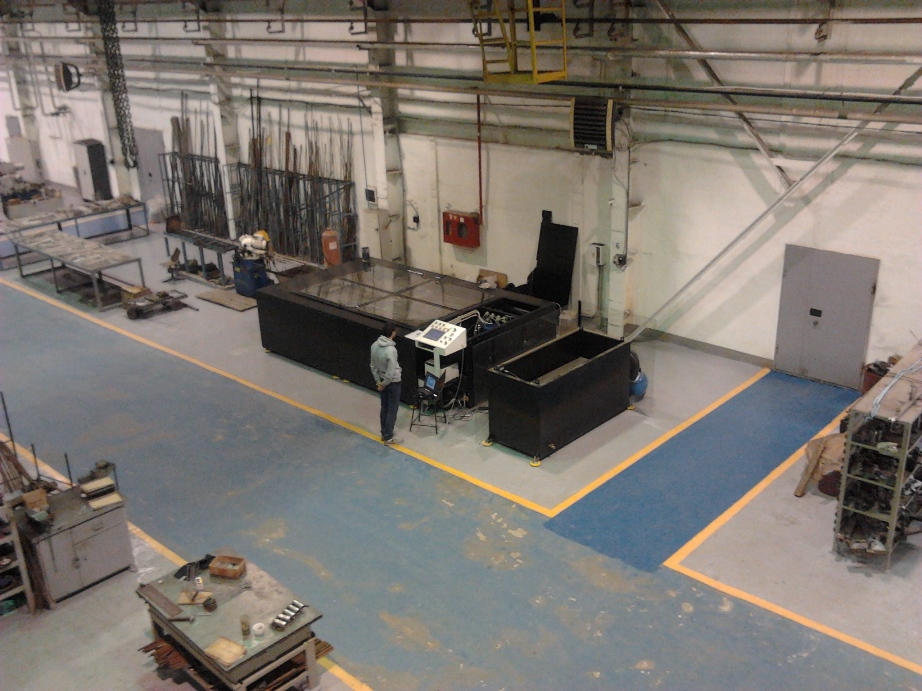

![Тестовый запуск. Створки зажимаются электромагнитным замком для защиты от открывания](https://www.npogs.ru/files/projects_img/6.jpg)

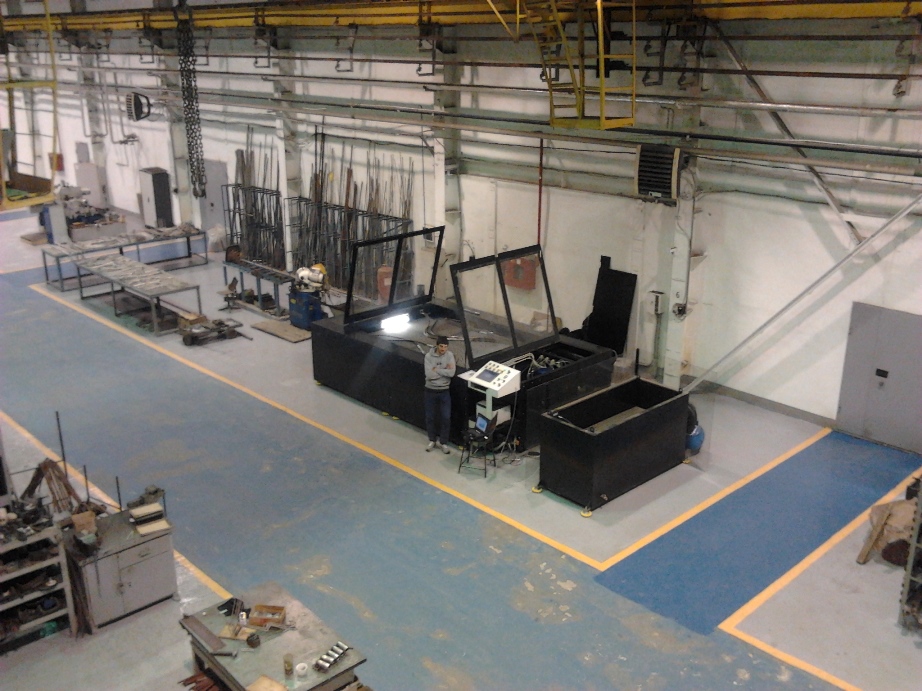

![Исходное состояние стенда](https://www.npogs.ru/files/projects_img/7.jpg)

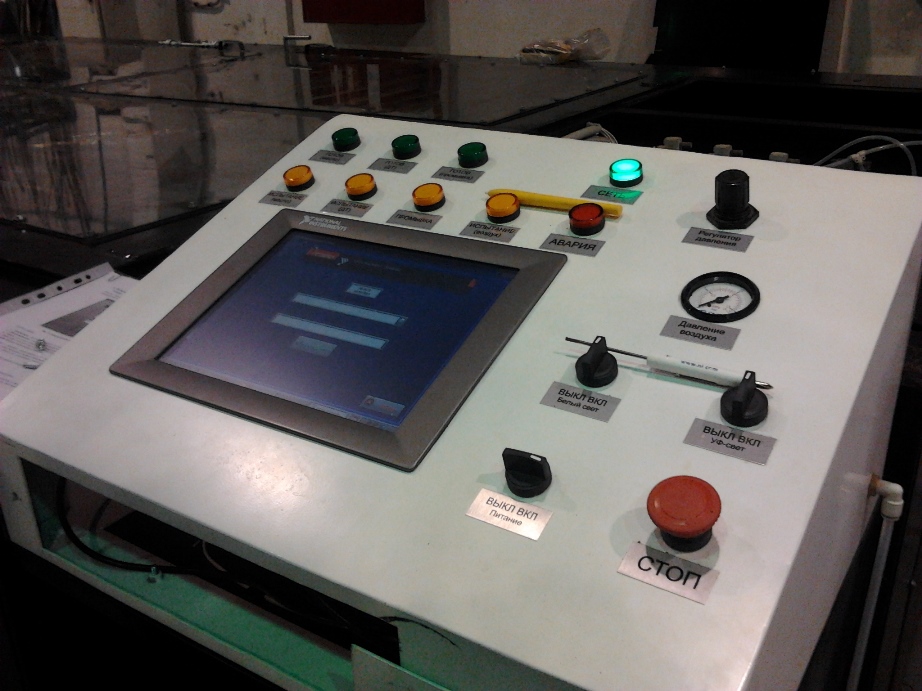

![Пульт управления с сенсорным экраном](https://www.npogs.ru/files/projects_img/8.jpg)

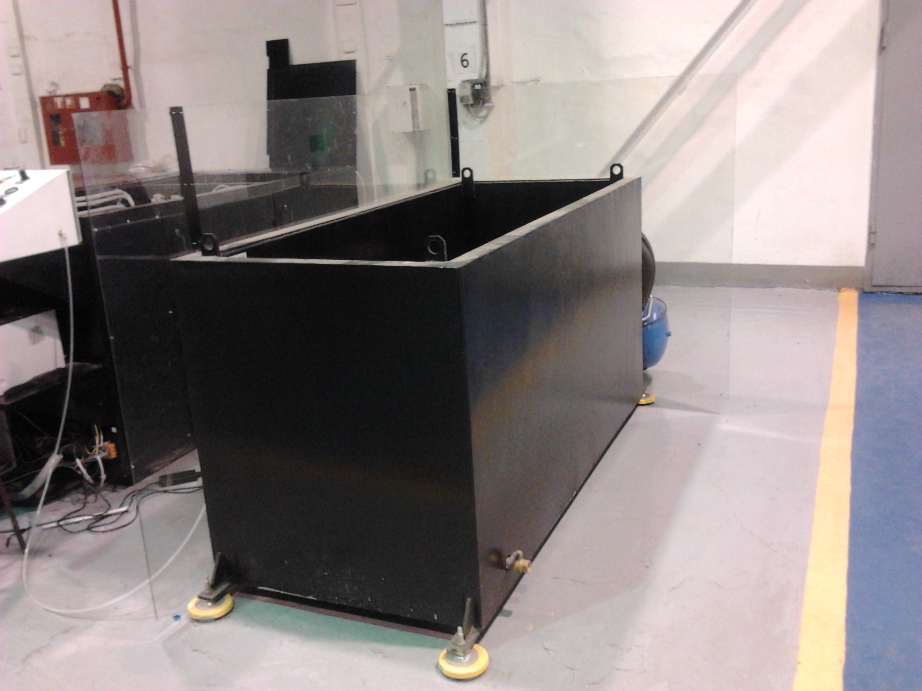

![Бак испытания воздухом для неответственных деталей на герметичность](https://www.npogs.ru/files/projects_img/9.jpg)

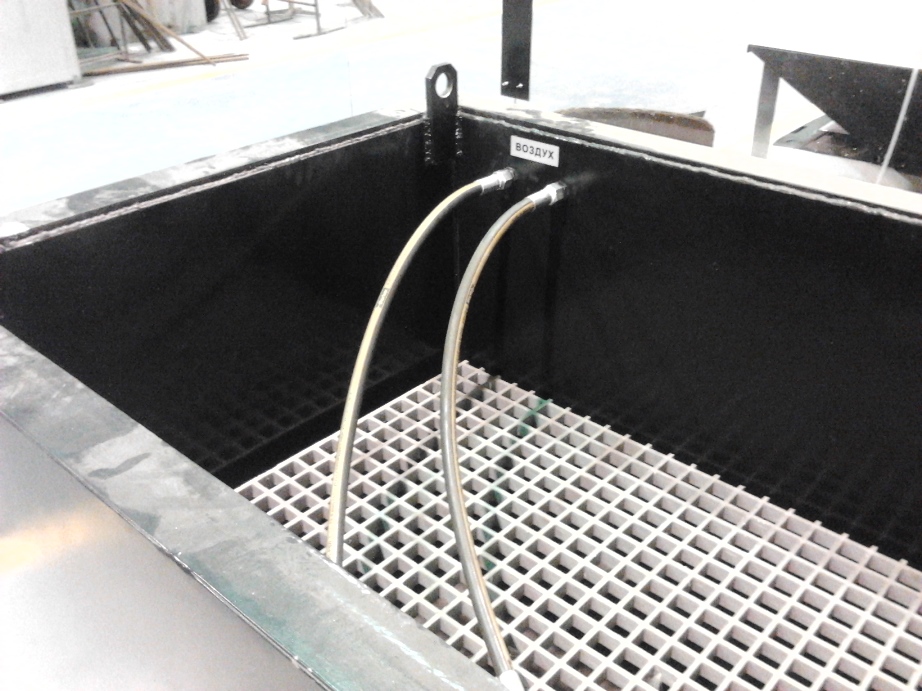

![Бак испытания воздухом для неответственных деталей на герметичность](https://www.npogs.ru/files/projects_img/10.jpg)
